Étude CBR pour conception routière à Versailles

Avec une altitude moyenne de 132 mètres et un sous-sol marno-calcaire typique du bassin parisien, Versailles présente des disparités géotechniques que tout projet routier doit anticiper. L'étude CBR pour conception routière quantifie la portance du sol support avant dimensionnement de chaussée. Le laboratoire, accrédité selon la norme NF EN ISO/CEI 17025, réalise l'essai de poinçonnement directement sur site ou en laboratoire sur échantillons reconstitués. Dans une ville où le trafic touristique intense autour du Château sollicite fortement la voirie, un indice CBR fiable évite les déformations prématurées et l'orniérage. Nous intervenons aussi pour les voiries résidentielles des quartiers de Montreuil ou de Porchefontaine, où les remblais calcaires altérés exigent une vérification systématique avant mise en œuvre des couches de forme.

Un indice CBR à 95% de l'OPM sur sol support traité garantit une durée de vie de chaussée conforme au dimensionnement du guide SETRA.

Nos domaines de service

Comment nous travaillons

L'extension urbaine de Versailles à partir du XVIIe siècle a laissé un patrimoine viaire où se superposent anciens chemins royaux et voiries contemporaines. Les matériaux de plateforme rencontrés varient entre limons des plateaux, sables de Fontainebleau résiduels et marnes plus ou moins altérées. L'essai CBR routier mesure la résistance au poinçonnement selon le protocole NF P 94-078 et permet de classer le sol dans une catégorie de portance. En complément, une analyse granulométrique caractérise la distribution des particules, paramètre essentiel pour la sélection des matériaux granulaires de remblai. Sur les projets de voirie traversant les zones argileuses sensibles au retrait-gonflement, le couplage avec les limites d'Atterberg affine le diagnostic et guide le choix du traitement au liant hydraulique. Nous utilisons une presse CBR motorisée de 50 kN avec acquisition numérique continue de l'effort et de l'enfoncement, garantissant une courbe effort-déformation sans artefact.

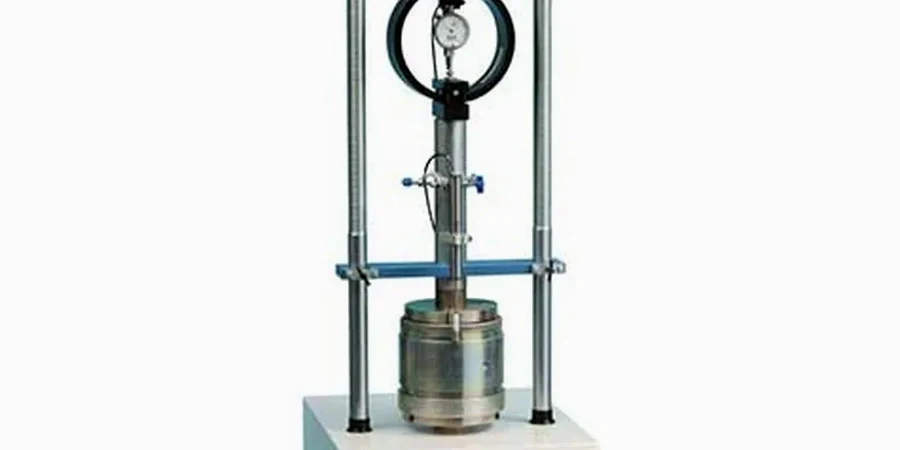

Étude CBR pour conception routière à Versailles — Image technique — Versailles

Contexte géotechnique local

Sur le chantier de requalification de l'avenue de Paris, la présence de remblais hétérogènes sur 1,20 m d'épaisseur donnait un CBR inférieur à 5. Sans substitution ni traitement, l'orniérage serait apparu dès le premier hiver. L'étude CBR pour conception routière a identifié une plateforme de classe PF2 insuffisante pour le trafic T3 attendu. La solution retenue a combiné un traitement mixte chaux-ciment sur 40 cm, portant l'indice CBR à 25 et permettant de réduire l'épaisseur de grave-bitume. Autre cas fréquent à Versailles : les marnes de Meudon qui, imbibées 4 jours, chutent de 60% de leur portance immédiate. Ne pas réaliser l'essai CBR imbibé revient à surdimensionner dangereusement la chaussée sur une portance irréaliste.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: [email protected]

Cadre normatif

NF P 94-078 : Indice CBR après immersion, NF P 94-093 : Détermination de l'OPM (Proctor), NF EN 13286-2 : Mélanges traités aux liants hydrauliques, Guide des Terrassements Routiers (GTR) - SETRA/LCPC

Données techniques

Paramètre	Valeur typique
Norme de référence	NF P 94-078 (indice CBR après immersion)
Type d'essai	Essai Proctor + CBR immédiat et CBR imbibé (4 jours)
Classe de portance visée	PF1 à PF4 selon Guide des Terrassements Routiers (GTR)
Diamètre du moule CBR	152 mm (moule Proctor CBR)
Énergie de compactage	Proctor Normal ou Proctor Modifié (56 ou 25 coups/couche)
Délai standard d'essai	5 à 7 jours ouvrés (immersion incluse)
Équipement de poinçonnement	Presse asservie 50 kN - piston Ø 49.6 mm

Questions courantes

Quel est le prix d'une étude CBR pour un projet routier à Versailles?

Le coût d'une étude CBR pour conception routière se situe généralement entre 140 € et 290 € par point d'essai, incluant la détermination de l'Optimum Proctor Modifié, le compactage des éprouvettes et les deux indices CBR (immédiat et imbibé). Le tarif final dépend du nombre de points et des frais de déplacement sur le site.

Combien de points de mesure CBR faut-il prévoir pour un projet de voirie?

La norme recommande un point d'essai par zone homogène de sol. Pour une voirie résidentielle à Versailles, comptez un point tous les 300 à 500 mètres linéaires si le sous-sol est uniforme. En cas de variations lithologiques (marnes, limons, remblais), l'espacement se réduit à 150-200 mètres.

Quelle est la différence entre le CBR immédiat et le CBR imbibé?

Le CBR immédiat mesure la portance du sol à sa teneur en eau de compactage, tandis que le CBR imbibé simule l'état hydrique défavorable après 4 jours d'immersion totale. C'est le CBR imbibé qui est utilisé pour le dimensionnement de chaussée, car il représente la condition la plus pénalisante que le sol atteindra en service.

Quels sont les délais pour obtenir les résultats d'un essai CBR?

Le délai standard est de 5 à 7 jours ouvrés à compter de la prise d'échantillon, en raison de la phase d'immersion de 4 jours imposée par la norme NF P 94-078. Un rapport préliminaire avec le CBR immédiat peut être communiqué sous 48 heures si nécessaire.
