Essai triaxial à Versailles : anticiper le comportement réel des sols sous contrainte

Entre le plateau de Satory et la plaine de Versailles, la nature des sols change radicalement en quelques centaines de mètres. D'un côté, les sables de Fontainebleau, drainants mais peu cohésifs. De l'autre, les argiles à meulière du Lutétien, plastiques et sensibles à l'eau. Dimensionner une fondation sans distinguer ces deux comportements, c'est accepter un aléa que le Maître d'Ouvrage découvrira trop tard. L'essai triaxial apporte la réponse. Il mesure la résistance au cisaillement en conditions drainées et non drainées. Pour les projets sur les coteaux de Montreuil ou près de la gare des Chantiers, où les terrassements modifient l'état hydrique, nous couplons systématiquement l'essai avec une campagne de sondages SPT pour corréler la résistance de pointe aux paramètres de rupture.

Un angle de frottement surestimé de 2 degrés peut réduire le coefficient de sécurité d'une fondation de 25 % : le triaxial ne laisse aucune place à l'approximation.

Nos domaines de service

Comment nous travaillons

L'erreur classique à Versailles consiste à utiliser des corrélations pressiométriques pour des fondations semi-profondes sans vérifier la cohésion effective. Le Ménard donne un module, pas un angle de frottement. Nous avons repris un dossier rue de l'Indépendance Américaine où un pieu avait été calculé avec un c' de 15 kPa. L'essai triaxial CD a révélé 8 kPa après saturation. L'écart a obligé à reprendre le ferraillage en cours de chantier. Le triaxial évite ce risque. Il consolide l'éprouvette sous contrainte in situ, puis la cisaaille à vitesse contrôlée. Les essais CU avec mesure de pression interstitielle sont indispensables dans les limons de plateau. Pour les remblais anthropiques fréquents près du Grand Canal, nous recommandons d'associer l'essai à une analyse granulométrique qui identifie la fraction fine responsable de la rétention d'eau.

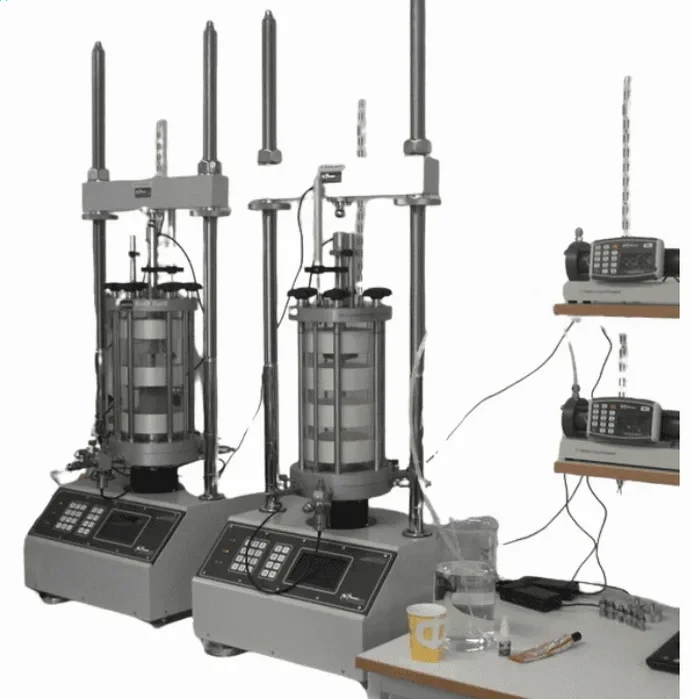

Essai triaxial à Versailles : anticiper le comportement réel des sols sous contrainte — Image technique — Versailles

Contexte géotechnique local

Les argiles plastiques du Lutétien, présentes sous une grande partie du centre-ville de Versailles, développent des pressions interstitielles élevées lors des excavations profondes. Le creusement d'un parking souterrain près de l'Avenue de Paris a généré un soulèvement de fond de fouille de 12 cm, simplement parce que le bureau d'études avait négligé le comportement non drainé à court terme. Un essai triaxial CU avec mesure de u aurait détecté cette tendance au ramollissement. Le risque est identique sur les sols gonflants du Mantois voisin : une variation de teneur en eau après construction peut réduire la cohésion effective de moitié. Sans paramètres triaxiaux fiables, le calcul de stabilité des murs de soutènement reste spéculatif. La norme NF P 94-261 pour les fondations profondes exige explicitement ces données lorsque le sol présente une plasticité supérieure à 20.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: [email protected]

Cadre normatif

NF EN ISO 17892-8:2018 – Essai triaxial non consolidé non drainé, NF EN ISO 17892-9:2018 – Essai triaxial consolidé avec mesure de pression interstitielle, NF P 94-261 – Justification des fondations profondes (exige c' et φ' triaxiaux pour les sols plastiques), Eurocode 7 – NF EN 1997-2 pour la reconnaissance des terrains

Données techniques

Paramètre	Valeur typique
Norme de référence	NF EN ISO 17892-8 et 17892-9
Type d'essais réalisés	CD, CU, CU+u, UU
Diamètre éprouvette	35 à 100 mm selon granulométrie
Pression de confinement max	2000 kPa (pression interstitielle incluse)
Nombre minimal d'éprouvettes	3 par profondeur investiguée
Paramètres mesurés	c', φ', module E50, courbe de variation de u
Délai standard de rapport	8 jours ouvrés après réception des carottes
Accréditation laboratoire	COFRAC Essais ISO/CEI 17025

Questions courantes

Quel est le coût d'un essai triaxial à Versailles pour un projet de maison individuelle ?

Pour une série complète de trois éprouvettes avec consolidation et cisaillement CD ou CU, le budget varie entre 1 940 € et 2 560 € selon la profondeur de prélèvement et la nécessité d'un chargement cyclique. Ce tarif inclut la taille des carottes, la saturation, la consolidation, le cisaillement et le rapport d'interprétation avec les courbes contrainte-déformation.

Quand faut-il préférer un triaxial CU à un simple essai de cisaillement direct ?

Le cisaillement direct force le plan de rupture, ce qui fausse l'angle de frottement dans les sols hétérogènes. Le triaxial CU laisse la rupture se développer naturellement et mesure en continu la pression interstitielle. Il est obligatoire dès que l'on dimensionne une fondation profonde dans les argiles de Versailles ou que l'on vérifie la stabilité d'un talus en condition non drainée.

Quel délai pour obtenir les résultats exploitables par le bureau d'études ?

Le délai standard est de 8 jours ouvrés à réception des échantillons intacts. Ce délai couvre la phase de saturation (24 à 48 heures), la consolidation (24 heures minimum) et le cisaillement à vitesse lente pour les essais drainés. Un rapport préliminaire avec les paramètres c' et φ' peut être transmis sous 5 jours en cas d'urgence.
